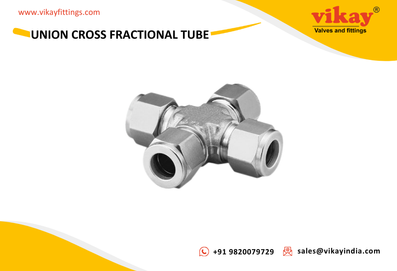

Tubo Fracionado Union Cross - SS 316
UCD: Tubo Fracionado Union Cross. Reúne quatro linhas num ponto, no espaço que dois tês ocupariam. Ligações: Tube OD. O corpo em aço inoxidável 316 resiste à corrosão em serviço de gás, hidráulico e pneumático. Dimensionalmente intercambiável com conexões equivalentes Parker, Swagelok.
Sizes and Part Numbers
Sr. No. | TUBE OD Ø T | Ref. Part No. | ØE | D | C | L1 | LX | Body Hex F | Nut Hex W |
1 | 1/8 | 2UCD | 0.09 | 0.50 | 0.60 | 1.76 | 0.88 | 1/2 | 7/16 |
2 | 3/16 | 3UCD | 0.12 | 0.54 | 0.63 | 1.92 | 0.95 | 1/2 | 1/2 |
3 | 1/4 | 4UCD | 0.19 | 0.60 | 0.70 | 2.12 | 1.06 | 9/16 | 9/16 |
4 | 5/16 | 5UCD | 0.25 | 0.64 | 0.73 | 2.34 | 1.17 | 9/16 | 5/8 |
5 | 3/8 | 6UCD | 0.28 | 0.66 | 0.76 | 2.40 | 1.20 | 11/16 | 11/16 |
6 | 1/2 | 8UCD | 0.41 | 0.90 | 0.86 | 2.84 | 1.42 | 13/16 | 7/8 |
7 | 5/8 | 10UCD | 0.50 | 0.96 | 0.86 | 2.86 | 1.43 | 7/8 | 1 |
8 | 3/4 | 12UCD | 0.62 | 0.96 | 0.86 | 3.14 | 1.57 | 1.1/16 | 1.1/8 |
9 | 7/8 | 14UCD | 0.72 | 1.02 | 0.86 | 3.52 | 1.76 | 1.1/4 | 1.1/4 |
10 | 1 | 16UCD | 0.88 | 1.23 | 1.04 | 3.86 | 1.93 | 1.3/8 | 1.1/2 |
